測試探針配件 ——繞線筆的用法
文章出處：行業資訊 責任編輯：深圳市華榮華電子科技有限公司 閱讀量：- 發表時間：2020-11-16 12:39:00
在測試探針的使用過程中，是離開不了接線這個問題，但是各式各樣的探針都是不帶線的，那我們就要使用一個測試探針配件，來更好的使用和發揮探針的作用，那么借助繞線筆可以更好的使探針跟線的連接，從而方便使用。

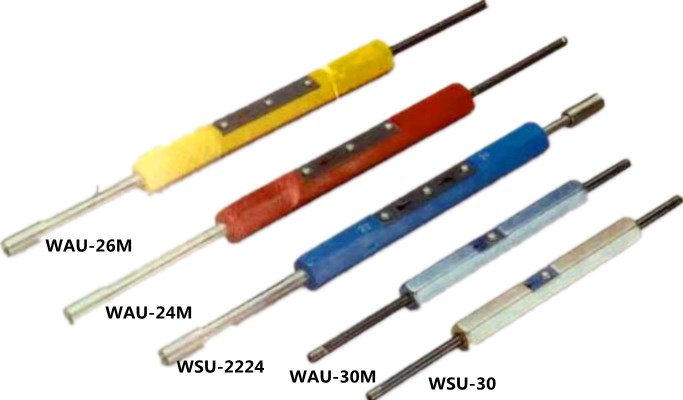

繞線筆選型
WSU-2224專為22-24號線設計，繞接與0.030“*0.060”（0.76*1.52mm）及0.45“（1.14mm）方型之端子上”
WSU-24M專為24號線“避震”繞線法繞接在較短小的端子上而設計，就如WSU-2224
WSU-26M專為26號線“避震”繞接法繞接在較短小而設計，就如WSU-2224，WSU-24M，WSU-30M專為30號線之一般型及避震功能繞線法設計繞接在0.025“（0.63mm）之方型端子上”
| 型號 | 線徑 | 端子孔直徑 | 端子孔深度 | 外徑 | ||||
| AWG | MM | INCHES | MM | INCHES | MM | INCHES | MM | |
| WSU-2224 | 22-24 | 0.65-0.50 | .075 | 1.9 | 1.50 | 38.1 | .213 | 5.4 |
| WSU-24M | 24 | 0.50 | .075 | 1.9 | 1.50 | 38.1 | .213 | 5.4 |
| WSU-26M | 26 | 0.40 | .075 | 1.9 | 1.50 | 38.1 | .213 | 5.4 |
| WSU-30 | 30 | 0.25 | .036 | 0.91 | 1.50 | 38.1 | .213 | 3.18 |
| WSU-30M | 30 | 0.25 | .036 | 0.91 | 1.50 | 38.1 | .213 | 3.18 |

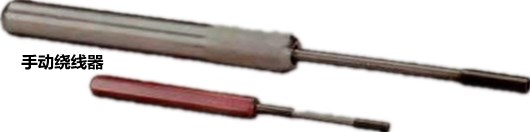

手動繞線筆
以非機械式操作為主干而設計，是精密而耐用的繞線器，可以用手操作制造完美的繞接點。在偶爾進行繞接或不能用機械式繞線哦工具的情形下，這是最理想，最精巧和最方便的繞接工具。無需長久聯系，既能熟練地用本繞線器制造緊密的完美繞接點。

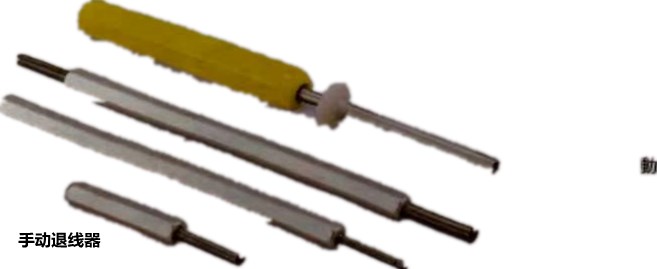

手動退線器
此類手動退線器適用于退除于AGW18至32號線繞成的接點
